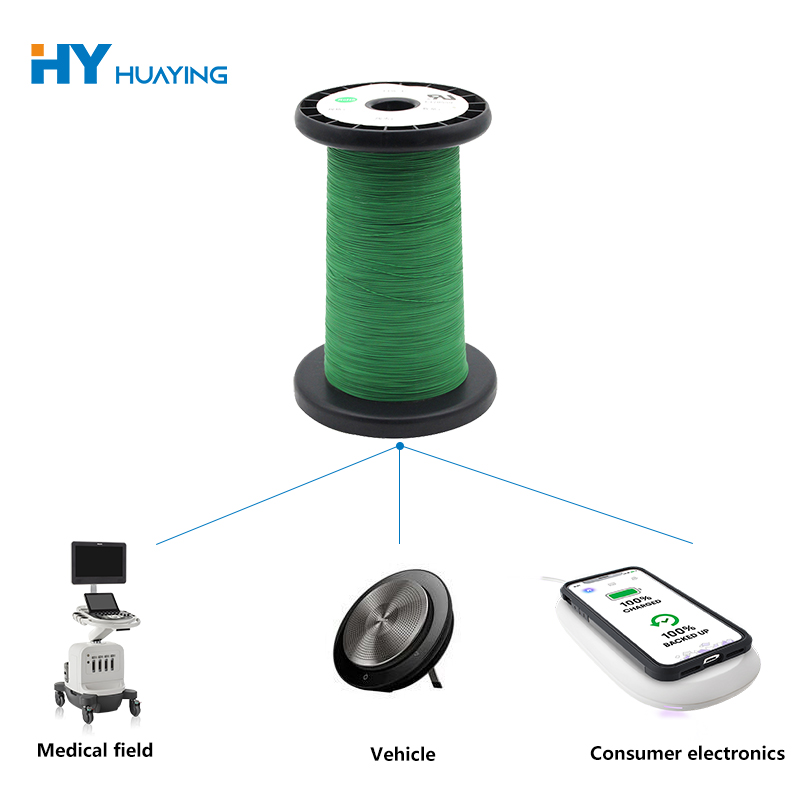

Hvordan kan trelags emaljeret tråd forbedre elektrisk isolering og viklingseffektivitet

Huaying, en specialiseret producent af isolerede ledninger, udviklerTre-lags emaljeret trådtil applikationer, der kræver pålidelig elektrisk isolering, ensartet ledningsevne og præcis viklingsydelse. At forstå dens konstruktion, fremstillingsproces og udvælgelseskriterier hjælper ingeniører og indkøbsteams med at vælge en passende ledning til kompakt elektrisk og elektronisk udstyr.

Tre-lags emaljeret tråd er designet til at kombinere elektrisk ledningsevne med flere beskyttende isoleringslag. Dens ydeevne afhænger af lederdimensioner, belægningsmaterialer, isoleringstykkelse, vedhæftning og fremstillingskonsistens. For ingeniører, der designer transformere, induktorer, spoler og andre elektromagnetiske komponenter, påvirker disse egenskaber viklingseffektivitet, elektrisk pålidelighed og langsigtet driftsstabilitet. Denne vejledning forklarer arbejdsprincipperne, de vigtigste fordele, fremstillingsovervejelser, anvendelsesscenarier og indkøbsfaktorer forbundet med trelags isoleret viklingstråd. Den introducerer også Huayings produktionskapacitet og giver praktiske spørgsmål, som købere bør stille, før de vælger en ledningsspecifikation.

Indholdsfortegnelse

1. Hvad er trelags emaljeret tråd?
2. Hvordan fungerer dens struktur og materialesammensætning?
3. Hvad er de vigtigste præstationsfordele?
4. Hvordan fremstilles triple-layer emaljeret tråd?
5. Hvor bruges trelags emaljeret tråd?
6. Hvordan sammenligner du ledningsspecifikationer?
7. Hvordan skal købere vælge den rigtige ledning?
8. Hvad bør du vide om Huaying?
9. Ofte stillede spørgsmål
10. Konklusion

1. Hvad er trelags emaljeret tråd?

Tre-lags emaljeret tråd er en ledende ledning designet med flere isoleringsbelægninger eller -lag for at hjælpe med elektrisk isolering af lederen fra omgivende komponenter. Afhængigt af produktdesignet kan lederen være lavet af kobber eller et andet specificeret ledende materiale, mens isoleringssystemet vælges i henhold til elektriske, termiske og mekaniske krav.

I modsætning til en leder, der er beskyttet af en enkelt belægning, giver et tre-lags isoleringsdesign flere beskyttende barrierer. Denne konstruktion kan forbedre isoleringens pålidelighed og hjælpe producenter med at udvikle kompakte elektromagnetiske komponenter, hvor pladsen til vikling er begrænset.

Udtrykket bør ikke forveksles med enhver type tredobbelt isoleret ledning. Emaljeret viklingstråd og tredobbelt isoleret ledning kan have forskellige belægningssystemer, konstruktionsmetoder og overholdelseskrav. Købere bør derfor verificere den nøjagtige produktstruktur i stedet for at antage, at alle tre-lags ledninger deler identiske ydeevnekarakteristika.

For mere information om det tilgængelige produkt, besøg Huaying Triple-Layer Enameled Wire produktside.

2. Hvordan fungerer dens struktur og materialesammensætning?

Ydeevnen af ​​trelags viklingstråd afhænger af, hvordan lederen og isoleringssystemet arbejder sammen. Hver komponent bidrager til ledningens overordnede elektriske og mekaniske egenskaber.

• Ledende kerne:Fører elektrisk strøm gennem viklingen. Ledermateriale, tværsnitsdimensioner og strengkonfiguration påvirker elektrisk modstand og strømføringsevne.
• Primært isoleringslag:Giver en indledende elektrisk barriere mellem lederen og tilstødende vindinger eller komponenter.
• Mellemliggende isoleringslag:Tilføjer endnu en beskyttende barriere og bidrager til det samlede isoleringssystem.
• Udvendigt isoleringslag:Hjælper med at beskytte de underliggende lag under håndtering, oprulning og montering, afhængigt af materialets egenskaber.

Den faktiske sammensætning varierer efter produktspecifikation. Huayings produktinformation beskriver en fremstillingsproces, der involverer polyamidfilm, højisolerende spraybelægning og glasfiber. Købere bør bekræfte den præcise materialerækkefølge og konstruktion for den valgte model, før den inkorporeres i et design.

Isoleringstykkelsen er særlig vigtig. For tynd isolering opfylder muligvis ikke den krævede dielektriske ydeevne, mens unødvendigt tyk isolering kan øge den færdige tråddiameter og reducere den tilgængelige plads til vikling. Et afbalanceret design understøtter både elektrisk pålidelighed og effektiv komponentpakning.

3. Hvad er de vigtigste præstationsfordele?

Pålidelig elektrisk isolering

Flere isoleringslag kan give yderligere beskyttelse mod elektrisk kontakt mellem tilstødende ledere og omgivende komponenter. Den faktiske dielektriske styrke afhænger af isoleringsmaterialerne, tykkelsen, produktionskvaliteten og testbetingelserne. Ingeniører bør bekræfte den påkrævede modstå spænding og gældende standarder, før de godkender en ledning til sikkerhedskritisk udstyr.

Potentiale for kompakte viklingsdesign

Hvor isoleringssystemet opfylder applikationens elektriske krav, kan en omhyggeligt optimeret ledningskonstruktion være med til at reducere behovet for supplerende isoleringsmaterialer. De resulterende pladsbesparelser afhænger af komponentdesignet og de specifikke isoleringskrav; de bør ikke antages uden at gennemgå de relevante standarder.

Konsekvent produktionskvalitet

Ensartede lederdimensioner og isoleringsbelægninger understøtter forudsigelig viklingsadfærd. Belægningsfejl, inkonsekvente diametre eller dårlig vedhæftning kan skabe problemer under automatisk vikling og kan påvirke pålideligheden af ​​den færdige komponent.

Langsigtede omkostningsovervejelser

Valg af ledning bør udgøre mere end den oprindelige købspris. Ensartet kvalitet kan hjælpe med at reducere produktionsfejl, efterbearbejdning og vedligeholdelse i forbindelse med isoleringsrelaterede fejl. Den faktiske omkostningsfordel afhænger af anvendelsesforhold, produktets levetid, produktionsudbytte og kvaliteten af ​​de alternative materialer, der vurderes.

Disse fordele er betinget af at vælge en passende specifikation og verificere dens ydeevne. Intet isoleringsdesign eliminerer behovet for passende elektrisk beskyttelse, testning og sikkert udstyrsdesign.

4. Hvordan fremstilles triple-layer emaljeret tråd?

Konsistens i fremstillingen er afgørende, fordi lederen og isoleringen skal forblive ensartet langs længden af ​​den færdige ledning. Huaying beskriver flere vigtige stadier i sin produktionsproces.

1. Trådtegning:Det ledende materiale trækkes til de nødvendige dimensioner. Overfladekvalitet og dimensionskonsistens er vigtige for efterfølgende belægningsoperationer.
2. Udglødning:Kontrolleret varmebehandling kan justere lederens mekaniske egenskaber, hvilket hjælper den med at opnå de egenskaber, der kræves til vikling og videre bearbejdning.
3. Isoleringsanvendelse:Belægning eller isoleringsmaterialer påføres i henhold til den angivne produktkonstruktion. Ensartet dækning hjælper med at begrænse tynde pletter og andre potentielle defekter.
4. Tykkelse kontrol:Producenten kontrollerer isoleringsdimensioner for at opnå den nødvendige færdige diameter og elektriske ydeevne.
5. Hærdning:Hvor belægningssystemet kræver hærdning, hjælper kontrolleret bearbejdning med at udvikle de tilsigtede belægningsegenskaber og vedhæftning.
6. Afsluttende inspektion:Passende dimensionelle, visuelle, elektriske og mekaniske kontroller hjælper med at verificere overensstemmelse med produktspecifikationen.

Huayings produktside rapporterer en tykkelseskontrolnøjagtighed på ±0,005 mm for dens beskrevne belægningsproces. Købere bør bekræfte målingsreferencen, den gældende model og inspektionsmetoden, når de bruger dette tal som et indkøbskrav.

For ingeniørteams inkluderer den mest nyttige kvalitetsdokumentation en defineret produktspecifikation, inspektionskriterier, sporbarhedsoplysninger, hvor de er tilgængelige, og testresultater, der er relevante for den påtænkte anvendelse.

5. Hvor bruges trelags emaljeret tråd?

Tre-lags isoleret viklingstråd kan overvejes til elektriske og elektroniske produkter, hvor isoleringspålidelighed, kompakt vikling og ensartet ledningsevne er vigtige. Egnethed afhænger af ledningens faktiske specifikationer og udstyrets driftsforhold.

• Transformere:Vikleledere skal opfylde komponentens spændings-, temperatur-, isolerings- og dimensionskrav.
• Induktorer og drosler:Passende viklingstråd understøtter magnetiske komponentdesign, der bruges i strømkonvertering og filtreringskredsløb.
• Skift af strømforsyninger:Isolerings- og lederegenskaber skal være kompatible med koblingsfrekvens, spændingsspænding, termiske forhold og gældende sikkerhedskrav.
• Elektronisk udstyr:Kompakte strømmoduler og andre elektriske enheder kan drage fordel af en viklingsledning, der er valgt til begrænset installationsplads.
• Industrielle elektriske systemer:Brugerdefinerede viklingskomponenter kræver ledningsspecifikationer, der er tilpasset deres driftscyklusser og miljøforhold.

Inden der vælges en ledning til nogen af ​​disse applikationer, bør ingeniører evaluere temperaturstigning, elektrisk stress, viklingsspænding, driftsfrekvens, fugtpåvirkning og relevante certificeringskrav. Et produkts egnethed til én transformer eller strømforsyning etablerer ikke automatisk egnethed for hvert design.

6. Hvordan sammenligner du ledningsspecifikationer?

Sammenligning af specifikationer er mere pålidelig end at vælge en ledning baseret på dens produktnavn alene. Følgende tabel opsummerer de vigtigste parametre, købere bør gennemgå.

Huaying udgiver eksempler på lederkonfigurationer, overordnede diametermål og ledermodstandsværdier på sin produktside. Da værdierne er modelspecifikke, bør købere konsultere den originale specifikationstabel og anmode om bekræftelse, før de bruger nogen tal i tekniske beregninger.

Reference: Triple-Layer Enameled Wire specifikationer fra Huaying.

7. Hvordan skal købere vælge den rigtige ledning?

Valg af den korrekte ledning starter med applikationen snarere end en generel påstand om isoleringsevne. Indkøbsteams og designingeniører kan bruge følgende tjekliste til at indsnævre passende muligheder.

• Definer de elektriske krav:Angiv arbejdsspænding, forventet strøm, frekvens, dielektrisk modstandskrav og acceptabel modstand.
• Bekræft de termiske forhold:Angiv den forventede driftstemperatur, temperaturstigning, kølemetode og driftscyklus.
• Tjek viklingsbegrænsninger:Bestem det tilgængelige viklingsvindue, påkrævet færdig diameter, bøjningsradius og produktionsudstyrsbegrænsninger.
• Bekræft isoleringssystemet:Anmod om detaljer om lagmaterialer, tykkelsestolerancer, vedhæftning og relevante elektriske testmetoder.
• Gennemgå overholdelsesbehov:Identificer de standarder og godkendelser, der kræves for det færdige udstyr og destinationsmarkedet.
• Vurder produktionskonsistens:Spørg om inspektionsprocedurer, batchkonsistens, emballering og sporbarhedsdokumentation.
• Anmod om prøver, når det er relevant:Test prøvetråd ved hjælp af den faktiske viklingsproces og komponentdesign, før volumenproduktion godkendes.

En klar teknisk forespørgsel bør omfatte tegninger eller dimensionelle mål, årlig eller batch-efterspørgsel, driftsbetingelser, påkrævede standarder og eventuelle særlige emballage- eller leveringsforventninger. Denne information hjælper en leverandør med at afgøre, om en eksisterende model er egnet, eller om en tilpasset specifikation skal evalueres.

8. Hvad bør du vide om Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. leverer isolerede trådprodukter og beskriver dets fokus på produktudvikling, produktionskvalitet og kundesupport. Ifølge virksomhedens produktinformation omfatter dens Triple-Layer Enameled Wire-produktionsproces trådtrækning, udglødning, isoleringspåføring, kontrolleret hærdning og dimensionskontrol.

Virksomheden rapporterer også at have mere end 10 patenter og et R&D-team på over 20 personer. Disse virksomhedsrapporterede tal giver baggrund for dets angivne udviklingsmuligheder, men købere bør anmode om relevant dokumentation, når patentejerskab, tekniske kvalifikationer eller anden dokumentation er påkrævet for leverandørgodkendelse.

Når de vurderer Huaying eller en anden ledningsleverandør, bør indkøbsteams overveje mere end virksomhedens legitimationsoplysninger. De vigtigste spørgsmål drejer sig om, hvorvidt den foreslåede wire matcher applikationen, om de nødvendige kvalitetsregistre er tilgængelige, og om prøver og produktionsbatcher konsekvent kan opfylde den aftalte specifikation.

For produktspecifikke detaljer, brug den officielle Huaying Triple-Layer Enameled Wire-side som udgangspunkt for en teknisk diskussion.

9. Ofte stillede spørgsmål

1. Hvad er hovedformålet med triple-layer emaljeret tråd?

Dens primære formål er at kombinere en ledende kerne med flere isoleringslag, der hjælper med at adskille lederen elektrisk fra tilstødende vindinger og omgivende komponenter. Det faktiske beskyttelsesniveau afhænger af trådkonstruktionen, materialeegenskaber og verificerede testresultater.

2. Er trelags emaljeret tråd det samme som tredobbelt isoleret tråd?

Ikke nødvendigvis. Begreberne kan beskrive relaterede produkter, men lederen, isoleringsmaterialerne, belægningsmetoden og overholdelseskravene kan variere. Bekræft altid den detaljerede konstruktion og gældende produktstandard, før du behandler de to som udskiftelige.

3. Hvilke faktorer bestemmer ledningens elektriske ydeevne?

Vigtige faktorer omfatter ledermateriale og dimensioner, elektrisk modstand, isoleringstykkelse, dielektrisk styrke, temperaturklassificering og fremstillingskonsistens. Ydeevnen skal vurderes ved hjælp af de specifikationer og testbetingelser, der er relevante for det påtænkte udstyr.

4. Kan Triple-Layer emaljeret tråd tilpasses?

Tilpasning kan være mulig afhængigt af producentens muligheder og produktionskrav. Købere bør angive mållederstørrelse, færdigdiameter, isoleringskrav, elektriske parametre og forventet ordremængde for at bestemme gennemførligheden.

5. Hvordan kan købere verificere produktkvaliteten, før de afgiver en masseordre?

Anmod om det aktuelle tekniske datablad, relevante inspektionsoptegnelser og tilgængelig overensstemmelsesdokumentation. Hvor det er relevant, evaluer prøver gennem dimensionskontrol, viklingsforsøg og elektriske test udført i henhold til applikationens krav.

6. Hvilke oplysninger skal medtages i en tilbudsanmodning?

Inkluder den påkrævede ledningsmodel eller -tegning, lederdimensioner, isoleringskonstruktion, mål for elektrisk ydeevne, gældende standarder, ordremængde, leveringsdestination og eventuelle test- eller emballeringskrav. En komplet forespørgsel gør teknisk evaluering og tilbud mere effektiv.

10. Konklusion

Triple-Layer Emaljeret Wire kan understøtte elektriske designs, der kræver pålidelig isolering, ensartet ledningsevne og effektiv vikling. At vælge det rigtige produkt kræver en omhyggelig sammenligning af lederdimensioner, isoleringskonstruktion, dielektrisk ydeevne, termiske grænser og fremstillingskvalitet. Ved at bekræfte disse faktorer før produktionen kan ingeniører og indkøbsteams reducere specifikationers uoverensstemmelser og træffe mere informerede købsbeslutninger. Hvis du køber isoleret viklingstråd til transformere, induktorer eller andre elektriske applikationer,kontakt Huayingfor at diskutere dine tekniske krav, anmode om produktspecifikationer og udforske en passende løsning til dit projekt.
